| Cocardes
lumineuses |
|
| Modèle
pour rétroviseur ou pare-brise |
 |
|
| Éclairage
: |
| produit
par 16 leds CMS blanches, lumière du jour 6.000 ° k, consommation
: < 50 milliampères ou < à 0,5 watts,
à titre exemple une ampoule de plafonnier consomme 5 watts, soit
10 fois plus. |
 |
|
|
| 2 Modèles Amovibles
pour rétroviseur ou pare-brise |
| Pour
rétroviseur sans interrupteur * ** |
 |
6COLUMST
DRJ01 |
| Pour
rétroviseur avec interrupteur * ** |
 |
6COLUMST
DRJI1 |
|
|
| * Livré avec fiche
femelle Ø 9 mm, câblé et équipé de son
fusible de protection, voir plus bas, les spécificité d'installation. |
|
| ** Pour les pare-brises
ou les rétroviseurs équipés d'antenne GPS, de détecteur
de pluie et/ou de détecteur de luminosité, un support spécifique,
en saillie, réglable en inclinaison et en orientation est disponible
en option (voir plus bas) |
|
| Supports pour cocarde
: |
|
| Support pour rétroviseurs
standards ou tableau de bord : livré avec la cocarde rétroviseur. |
|
Pour une installation sur
rétroviseur ou sur tableau de bord, vous devez disposer d'un emplacement
libre pour la fixation du jack femelle. Voir, ci-dessous, les dimensions
nécessaires pour son implantation.
L’épaisseur du support
de fixation ne doit pas être supérieure à 6 mm. |
|
Encombrement
du jack à prévoir.
Perçage 10 ou 13,5
mm.
Épaisseur du support
6 mm maxi.
Profondeur libre 15 mm mini.
Diamètre libre intérieur
15 mm mini. |
 |
 |
|
|

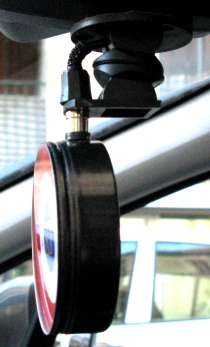

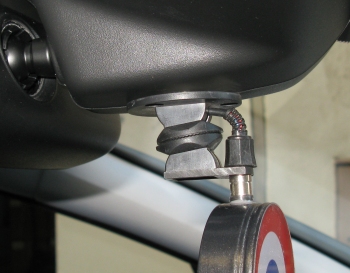

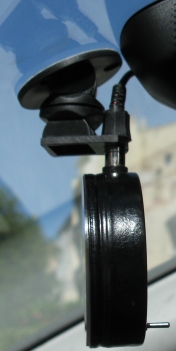

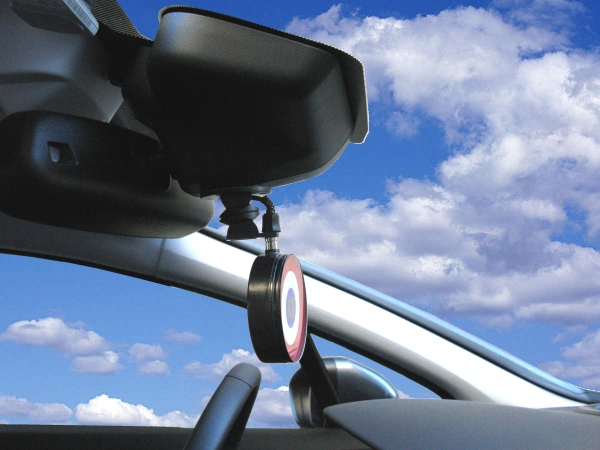

| Support pour pare-brise
ou pour rétroviseurs équipés d'antenne GPS. en option. |
|

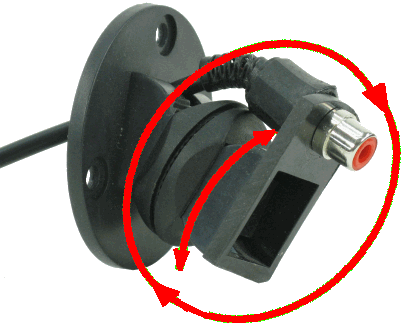

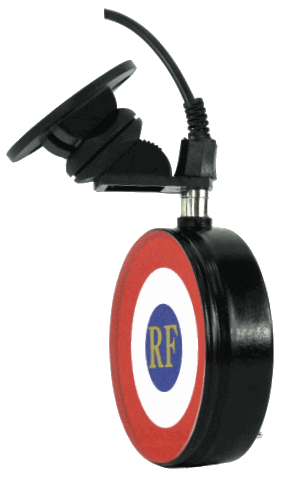

Support
spécifique, en saillie, réglable en inclinaison et en orientation
disponible en option, pour pare-brise ou rétroviseurs équipés
d'antenne GPS, de détecteur de pluie et/ou de détecteur de
luminosité,
Peut être visé
ou collé (adhésif fourni)
Réf : |
 |
 |
|
|
 |
 |
| sur
pare-brise |
sur
rétroviseur |
|
|
|
|
|
Caractéristiques
communes :
| Désignation |
Rétroviseur
ou Tableau de bord |
Magnétique |
| Boîtier
: |
Rond
en Acier |
Rond en Acier |
| Couleur du boîtier
: |
Noir |
Noir |
| |
Peinture cuite au four |
Peinture cuite au four |
| Voltage
: |
9
- 14 volts c.c. |
9 - 14 volts c.c. |
| Consommation
: |
<
50 milliampères.< à 0,5 watts |
< 50 milliampères.<
à 0,5 watts |
| Leds
: |
16
leds CMS |
16 leds CMS |
| Couleurs
des leds : |
Blanc
froid, lumière du jour. |
Blanc froid, lumière
du jour. |
| Température
couleur : |
6000°
k - 6500° k |
6000° k - 6500°
k |
| Duré
de vie des leds : |
50.000
heures environs soit plus de 10 ans à 7 heures/jour |
50.000
heures environs soit plus de 10 ans à 7 heures/jour |
| Nos cocardes sont livrées
avec une pochette en velours noir pour sa protection. Cette pochette permet
également l'occultation de la cocarde lorsqu'elle est installée
en fixe |
 |
|
| Dimensions |
|
|
Diamètre
:
|
Ø
75 mm. |
Ø
75 mm. |
Hauteur :
|
92
mm |
88
mm |
Largeur :
|
75
mm |
92
mm |
Épaisseur
:
|
23
mm. sans interrupteur
35 mm. avec interrupteur. |
30
mm. |
| Connecteur
: |
Métallique
Ø 9 mm. |
Métallique Ø
9 mm. |
| Câble
: |
|
Environ 1,80 mètre. |
| Interrupteur |
Si
présent à levier métallique |
|
| Contrôle |
Voyant
rouge en face arrière. |
Voyant rouge en face arrière. |
|
|
Voyant
sur la prise allume-cigares |
| Aimant |
|
Ndfeb
(Aimants néodymes) Force d'arrachage 4 kg. minimum par cm².
Voir note plus bas. |
| Poids
: |
|
|
Simple :
|
76
grammes |
|
Simple + Inter :
|
82
grammes |
|
Allume-cigares :
|
|
236
grammes avec le câble et la prise allume-cigares |
|
|
|
| Autres modèles
de cocarde |
|
|
|
|
| Cocarde pour autres pays (par quantité
uniquement) nous consulter. |
|
| Note :Les aimants
néodymes sont fait de "terres rares". Ce matériau peut être
sujet à des fluctuations de prix important. |
|
télécharger la documentation Adobe Acrobat Reader :
551 k. |
Notes : Réglementations
en usage en France. |
|
